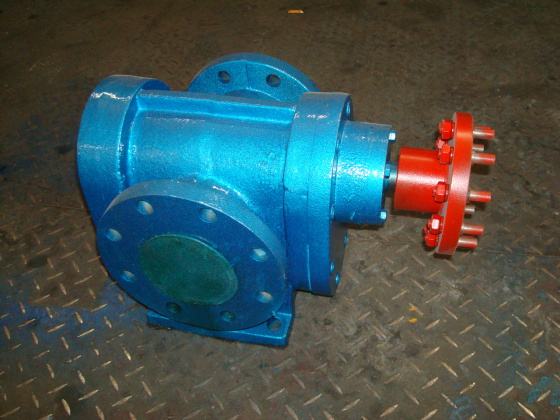

LB冷凍機專用齒輪泵
LB冷凍機專用齒輪泵用途說明:
LB冷凍機專用齒輪泵適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于80℃,粘度為5～1500Cst的潤滑油或性質類似潤滑油的其它液體.
用途
在輸油系統中可用作傳輸,增壓泵.
在燃油系統中可用作輸送,加壓,噴射的燃油泵.
在一切領域中,均可作潤滑油泵用.
結構特點
齒輪采用具有國際先進水平的新技術一雙圓弧正弦曲線齒型.它與漸開線齒輪相比,最突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動,所以齒面無磨損,運轉平衡,無困液現象,噪聲低,壽命長,效率高.該泵擺脫了傳統設計的束縛,使得齒輪泵在設計,生產和使用上進入了一個新的領域.
泵設有差壓式安全閥作為超載保護,安全閥全回流壓力為泵額定排出壓力的1.5倍.也可在允許排出壓力范圍內根據實際需要另行調整.但是此安全閥不能作減壓閥長期工作,需要時可以在管路上另行安裝.
該泵軸端密封設計為兩種形式,一種是機械密封,另一種是填料密封,可根據具體使用情況和用戶要求確定
型號說明：
| LB | 20/0.5 | ||
| 冷凍機專用 | 圓弧齒輪泵 | 壓差0.5MPa | 流量20m^3/h |
| ● 性能參數與配套電機： |
| 型號 | 吸入及排出 端口徑 (mm) |
規定流量 | 壓差 (MPa) |
最高排出壓力 (MPa) |
電動機 | |||
| m^3/h | L/min | 功率kw | 轉速r/min | 型號 | ||||
| LB1.8 |
Φ20 |
1.8 | 30 | 0.5 | 2.5 | 0.55 | 1390 | Y801-4 |
| LB3.6 | Φ25 | 3.6 | 60 | 0.5 | 2.5 | 1.1 | 910 | Y90L-6 |
| LB10 | Φ40 | 10 | 166.7 | 0.5 | 2.5 | 3 | 1420 | Y100L2-4 |
| LB12 | Φ40 | 12 | 200 | 0.5 | 2.5 | 3 | 1420 | Y100L2-4 |
| LB20 | Φ80 | 20 | 333.3 | 0.5 | 2.5 | 5.5 | 960 | Y132M2-6 |
| LB25 | Φ80 | 25 | 416.7 | 0.5 | 2.5 | 7.5 | 970 | Y160M-6 |
| LB40 | Φ100 | 40 | 666.7 | 0.5 | 2.5 | 11 | 970 | Y160L-6 |
