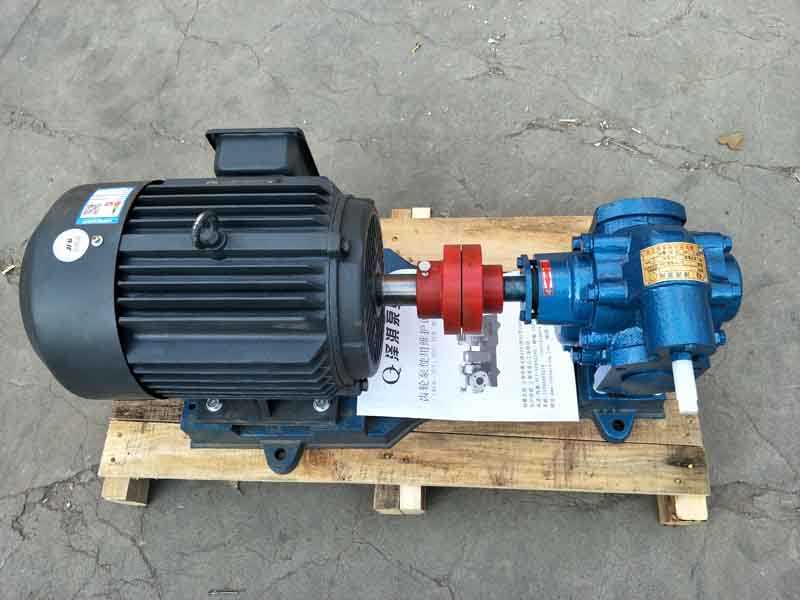

KCB齒輪油泵
KCB齒輪泵用于輸送不含固體顆粒，無腐蝕性、溫度不高于150℃，粘度為5~1500cst的潤滑油或性質類似潤滑油的其它液體，本系列另有精鑄不銹鋼材質，用于輸送腐蝕性介質。
KCB齒輪油泵性能參數及型號：
| 型號 | 流量Q | 轉速n r/min |
排出壓力p Mpa |
必需汽 蝕余量 m |
效率 η % |
電動機 | ||
| m3/h | L/min | 功率KW | 型號 | |||||
| KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
| 2CY-1.1/1.45 | ||||||||
| KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
| 2CY-2/1.45 | ||||||||
| KCB-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
| 2CY-3.3/0.33 | ||||||||
| KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
| 2CY-5/0.33 | ||||||||
| KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
| 2CY-8/0.33 | ||||||||
| KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
| 2CY-12/0.33 | ||||||||
| KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
| 2CY-18/0.36 | ||||||||
| KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 11 | Y160M-4 |
| 2CY-29/0.36 | ||||||||
| KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
| 2CY-38/0.28 | ||||||||
| KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
| 2CY-58/0.28 | ||||||||
| KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
| KCB-1600 | 95 | 1600 | 980 | 45 | Y280S-6 | |||
| KCB-1800 | 112 | 1800 | 740 | 0.6 | 7.5 | 43 | 55 | Y315S-8 |
| KCB-2500 | 150 | 2500 | 985 | 75 | Y315S-6 | |||
| KCB-2850 | 170 | 2850 | 740 | 0.6 | 8 | 44 | 90 | Y315L1-8 |
| KCB-3800 | 230 | 3800 | 989 | 110 | Y315L1-6 | |||
| KCB-4100 | 245 | 4100 | 743 | 0.6 | 8 | 44 | 132 | Y355M1-8 |
| KCB-5400 | 325 | 5400 | 989 | 160 | Y355M1-6 | |||
| KCB-5600 | 330 | 5600 | 744 | 0.6 | 8 | 44 | 160 | Y355M2-8 |
| KCB-7600 | 460 | 7600 | 989 | 200 | Y355M3-6 | |||
| KCB-7000 | 420 | 7000 | 744 | 0.6 | 8 | 44 | 185 | Y355L1-8 |
| KCB-9600 | 570 | 9600 | 989 | 250 | Y355L2-6 | |||
KCB齒輪泵運行注意事項：
KCB齒輪泵試車前應檢查質量是否符合標準要求。軸封滲漏符合要求：一般按國家標準填料密封是允許滴漏的，如果嚴重就要檢修。齒輪油泵盤車是否輕松，盤車時不能過松，因為過松將是配合間隙過大，時間一久就會造成齒輪油泵的自吸能力下降。一般的新泵應該是盤車時比較緊，這樣自吸效果比較好，因為人的力氣畢竟不如電機，時間一長齒輪油泵就會很好的進入正常狀態。泵的安裝高度，應保證不超過泵所允許的吸上高度，安裝管路應有管架、油泵不允許承受管路負荷。建議在吸、排油管路上分別安裝真空表和壓力表，以便監視泵的工作狀態。
油泵未開動前的準備：
1.在油泵未開動之前應對泵各部進行仔細檢查。
A.檢查油泵的各螺母及底座上各螺栓是否緊固。
B.檢查油泵內的主動齒輪和被動齒輪的轉動是否靈活。
2.把吸油接管和排油接管的閥門打開。
3.檢查電動機的電源是否接對。油泵旋向是否與指示箭頭方向相同，即面向軸承，順鐘向旋轉。
KCB齒輪油泵安裝：
1、安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使用污物進入泵腔內部等。
2、安裝管道前應先對管道內壁用清水或蒸汽清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度。
3、管道各聯接部位不得不漏氣、漏液，否則會發生吸不上液體的現象。
4、為防止顆粒雜質等污物進入泵內，應在吸入口安裝金屬過濾網。
KCB齒輪油泵工作前的檢查：
1、泵的各緊固件是否牢固。
2、主動軸是否運轉靈活。
3、進出管道的閥門是否打開。
4、泵的旋轉方向是否符合要求，(若從泵端向電機看，旋轉方向為逆時針)。
KCB齒輪油泵工作時的維護：
1、注意泵的壓力及真空表的讀數應符合該泵所規定的技術規范以內。
2、注意填料函的工作，若發生泄漏，視其程度將壓緊蓋擰緊（不允許擰得過緊，以免填料函劇烈發熱和密封圈迅速磨損）。
3、當KCB齒輪油泵在運轉中有不正常的噪音或溫升過高時，應立即停止泵的工作，進行拆檢。
4、一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。
5、經常保持油泵工作場地清潔。
KCB齒輪油泵停止：
1、切斷電源
2、關閉進出管道閥門
故障排除：
| 故障現象 | 可能產生原因 | 排除方法 |
| 不排油或者排油少 | 1、泵體內沒有灌油 2、吸油高度超過真空高 3、吸油管路漏氣 4、旋轉方向不對 5、吸入接管濾油孔總面積太小 6、吸油管路內堵塞或其他故障 7、油泵轉數太低 8、排出管路內阻力太大 9、吸油管未全部浸入液體 10、因液體溫度低而粘度增大 11、安全閥開啟 12、安全閥錐面密合性不良 |
1、在接真空壓力表處灌油 2、提高吸油面 3、檢查各連接處并緊固 4、電動機重新接線 5、增加金屬濾油網孔的面積 6、進行檢查并排除故障 7、用轉速表檢查并糾正 8、將閥打開并降低排出壓力 9、檢查并糾正 10、預熱液體或降低排出壓力 11、調整安全閥彈簧壓力 12、重新用研磨膏研磨 |
| 機械密封漏油 | 1、吸入液體的粘度太大 2、排出壓力過高 3、排出管路阻力太大 4、回轉部分運轉不靈受阻而致摩擦產生高溫 5、油泵吸入液體不清潔，夾有沙子或金屬粉末使齒面或兩側面磨損而出現傷痕 |
1、預熱液體 2、降低排出壓力 3、檢查并排除故障 4、拆開進行檢查并糾正 5、應立即進行拆檢并清洗和修補其缺陷 |
| 泵液泄漏 | 1、填料壓蓋沒有壓緊 2、密封使用久已磨損 3、密封圈偏斜未壓正 4、各部分所襯墊的圈中漏油 |
1、擰緊螺母 2、換新的密封圈 3、拆開、平均的擰緊螺母 4、換新的 |
| 油泵發生異常響聲 | 1、液體吸不上 2、油泵各部裝配不妥當 3、主動齒輪或被動齒輪不同心，已彎曲 4、齒輪的齒面已磨損或咬毛，而使表面的光潔度降低 5、回轉部分發生干涉 6、軸承已磨損 |
1、依上述進行檢查 2、應進行檢修 3、應進行檢修 4、應拆檢 5、應拆檢 6、換新的 |
KCB齒輪油泵的安裝方法及順序：
1、將機組放在埋有地腳螺栓的基礎上，在底座與基礎之間，用成對的楔墊用校正用。
2、松開聯軸大，用水平儀分別放在泵軸和底座上，通過調整楔墊，校正機組水平，適當擰緊地腳螺栓，以防走動。
3、校正泵軸和電機軸的同心度，在聯軸大路外圓上，允許偏差0.1毫米；兩聯軸器平面的間隙應保證2～4毫米，(小泵取小值)間隙要均勻，允差0.3毫米。
4、在接好管路及確定電動機轉動方向后，再接上聯軸器，并再校核一遍軸的同心芳。
5、在機組實際試運行2～3小時后，作最后檢查，如無不良現象，則認為安裝合格。在試運過程中檢查軸承的溫度和振動情況如下：進口泵閥門。
6、在安裝過程中，為防止雜物落入機器內，機組的所有孔眼均應蓋好。
7、為防止管線中雜物進入泵內，對新安裝的管線，在泵膠應裝設過濾器，其有效截面應大于吸入管截面的2～3倍。進口泵。
KCB齒輪泵的拆卸程序：
1、先拆去彈性聯軸器的螺絲，松開電動機與機座連接的螺教。
2、輕輕取下電動機。
3、用木塊撐住泵抽剛性聯鈾器，以防泵軸往下范。
4、再拆傳動鈾上的拼帽螺母、軸承壓蓋印剮性聯軸器的連接螺絲。
5、把傳動軸向上提到一定高度，隨后拆下剛性聯軸器的拼帽熄絲，取下彈性聯軸器，即可將傳動軸抽出上機座。
6、把彈性聯軸器拆下，將滾動 軸承從傳動軸上用專用工具取下來．至此，上機座全部拆卸完畢。
7、拆開齒輪泵的壓蓋和前后蓋螺絲，輕拿前后蓋。
8、取出齒輪軸。
這樣順利拆卸齒輪泵步驟就完成。
安裝與調試運轉:
齒輪泵的支座或法蘭與其驅動電機應采用共同的安裝基礎，基礎、法蘭或支座均需具有足夠的剛度，以減小齒輪泵運轉時產生的振動和噪聲。電動機與齒輪泵須用彈性聯軸器連接，同軸度小于0.1毫米，傾斜角不得大于1度。
安裝聯軸器時不得用錘敲打，以免傷害齒輪泵的齒輪等零件。若用帶輪、鏈輪等驅動時應設托架支承，以防主動齒輪軸承受徑向力。緊固齒輪泵、電動機的地腳螺釘時，螺釘受力應均勻，連接可靠。
用手轉動聯軸器時，應感覺到齒輪泵能夠輕松地轉動，沒有卡緊等異�，F(xiàn)象出現，然后才可以配管。高粘度齒輪泵的吸油管道內徑應足夠大，并避免狹窄通道或急劇拐彎、減少彎頭，去除不必要的閥門、附件，盡可能地降低泵的安裝高度，縮短吸油管道的長度，以減少壓力損失。管接頭等元件的密封要良好，以防止空氣侵入，從而控制氣穴與氣蝕的發生。在開始運轉前，往齒輪泵的殼體內灌滿待輸送的液體，便于安全啟動。若環境溫度低于冰點，應預先向泵內通入熱蒸汽，進行預熱處理，然后才可啟動齒輪泵。齒輪泵的旋轉方向要與進、出油口相符。
齒輪泵若是第一次運行，或長期閑置后再使用，最好在空載或小負荷情況下先跑合一小時左右。如果在跑合階段預先覺察出異常溫升、泄漏、振動和噪聲時，應停機檢查。
齒輪泵的出口管路上還應當設置安全閥等保護裝置，這樣一旦泵的出口通道發生堵塞，就可以打開安全閥卸壓。對于需要正反轉的高粘度齒輪泵，其進出口管路上均需設置安全閥。
